GB/T 22374-2008地坪涂裝材料國(guó)家標(biāo)準(zhǔn)
中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn)
GB/T 22374-2008
地坪涂裝材料Floor coatings
2008-09-18發(fā)行 2009-05-01實(shí)施
中華人民共和國(guó)國(guó)家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國(guó)國(guó)家標(biāo)準(zhǔn)化管理委員會(huì) 發(fā)布
1、范圍
本標(biāo)準(zhǔn)規(guī)定了合成樹(shù)脂基地坪漆的術(shù)語(yǔ)和定義、產(chǎn)品分類、有害物質(zhì)限量及物理性能要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝、運(yùn)輸與貯存。
本標(biāo)準(zhǔn)適用于涂裝再水泥砂漿、混凝土等基面上，對(duì)底面起裝飾、保護(hù)作用，以及具有特殊功能（防靜電性、防滑性等）要求的地坪涂裝材料。
2、規(guī)范性引用文件
下列文件中的條款通過(guò)本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。
GB/T1250 極限數(shù)值的表示方法和判定方法
GB/T1728-1979 漆膜、膩?zhàn)幽じ稍飼r(shí)間測(cè)定法
GB/T1733-1993 漆膜耐水性測(cè)定法
GB/T1766-1995 色漆和清漆 涂層老化的評(píng)級(jí)方法
GB/T1768 色漆和清漆 耐磨性的測(cè)定 旋轉(zhuǎn)橡膠砂輪法（GB/T1768-2006，ISO7784-2:1997，Paints and varnishes Determination of resistance to abrasion-Part2：Rotating abrasive rubber wheel method，IDT）
GB/T1865 色漆和清漆 人工氣候老化和人工輻射暴露（濾過(guò)的氙弧輻射）（GB/T1865-1997，eqv ISO11341:1994）
GB/T2411-1980 塑料邵氏硬度試驗(yàn)方法
GB/T2567-2008 樹(shù)脂澆鑄體性能試驗(yàn)方法
GB/T3186 色漆、清漆和色漆與清漆用原材料取樣（GB/T3186-2006，ISO15528:2000，Paints，varnishes and raw materials for paints and varnishes-Sampling，IDT）
GB/T4100-2006 陶瓷磚（ISO13006:1998，Ceramic tiles Definitions，classification，character-istics and marking，MOD）
GB/T6682 分析實(shí)驗(yàn)室用水規(guī)格和試驗(yàn)方法
GB/T6739 色漆和清漆 鉛筆法測(cè)定漆膜硬度（GB/T6739-2006，Paints and varnishes-Determination of film hardness by pencil test，IDT）
GB/T6750 色漆和清漆 密度的測(cè)定 比重瓶法
GB/T6751 色漆和清漆 揮發(fā)物和不揮發(fā)物的測(cè)定（GB/T6751-1986，eqv ISO 1515:1973）
GB8624-2006 建筑材料及制品燃燒性能分級(jí)
GB/T9271-1988 色漆和清漆 標(biāo)準(zhǔn)試板（eqv ISO1514:1984）
GB/T9274-1988 色漆和清漆 耐液體介質(zhì)的測(cè)定（eqv ISO2812:1974）
GB/T9286 色漆和清漆 漆膜的劃格試驗(yàn)（GB/T9286-1998，eqv ISO 2409:1992）
GB/T13491 涂料產(chǎn)品包裝通則
GB/T18446-2001 氣相色譜法測(cè)定氨基甲酸酯預(yù)聚物和涂料溶液中未反應(yīng)的甲苯二異氰酸酯（TDI）單體
GB18581-2001 室內(nèi)裝飾裝修材料 溶劑型木器涂料中有害物質(zhì)限量
GB18583-2001 室內(nèi)裝飾裝修材料 膠粘劑中有害物質(zhì)限量
JC/T412.2-2006 纖維水泥平板 第2部分：溫石棉纖維水泥平板（ISO396-1980，NEQ）
JC/T547-2005 陶瓷墻地磚膠粘劑
JC/T985-2005 地面用水泥基自流平砂漿
HJ/T201-2005 環(huán)境標(biāo)志產(chǎn)品技術(shù)要求 水性涂料
SJ/T10694-2006 電子產(chǎn)品制造與應(yīng)用系統(tǒng)防靜電檢測(cè)通用規(guī)范
3、術(shù)語(yǔ)和定義
下列術(shù)語(yǔ)和定義適用于本標(biāo)準(zhǔn)。
3.1、水性地坪涂裝材料 water-based floor coatings
以水為分散介質(zhì)的合成樹(shù)脂基地坪涂裝材料。
3.2、無(wú)溶劑型地坪涂裝材料 solvent-free floor coatings
使用非揮發(fā)性的活性溶劑或不使用揮發(fā)性的非活性溶劑的合成樹(shù)脂基地坪涂裝材料。
3.3、溶劑型地坪涂裝材料 solvent-based floor coatings
以非活性溶劑為分散介質(zhì)的合成樹(shù)脂基地坪涂裝材料。
4、產(chǎn)品分類
4.1、產(chǎn)品類別
地坪涂裝材料按其分散介質(zhì)分為三類，即水性地坪涂裝材料（S）、無(wú)溶劑型地坪涂裝材料（W）和溶劑型地坪涂裝材料（R）。
地坪涂裝材料按涂層結(jié)構(gòu)分為底涂（D）和面涂（M）。
地坪涂裝材料根據(jù)使用場(chǎng)所分為室內(nèi)和室外。
地坪涂裝材料根據(jù)承載能力分為Ⅰ級(jí)和Ⅱ級(jí)。
地坪涂裝材料根據(jù)防靜電類型分為靜電耗散型和導(dǎo)靜電型。
4.2、產(chǎn)品分類代碼
本標(biāo)準(zhǔn)涉及的地坪涂裝材料產(chǎn)品類別由代碼來(lái)識(shí)別，代碼組成形式為：
4.2.1、代碼組成
第一位代碼表明分散介質(zhì)：水性=S；無(wú)溶劑型=W；溶劑型=R。
第二位代碼表明涂層結(jié)構(gòu)：底涂=D；面涂=M。
第三位至第五位代碼表明產(chǎn)品的使用場(chǎng)所和特殊性能，具體見(jiàn)表1.
表1 第三位至第五位代碼
|
產(chǎn)品類別
|
第三位
|
第四位
|
第五位
|
|
面涂
|
使用場(chǎng)所
|
編碼
|
承載能力
|
編碼
|
防靜電類型
|
編碼
|
|
室內(nèi)
|
1
|
Ⅰ
|
1
|
靜電耗散型
|
ED
|
|
室外
|
2
|
Ⅱ
|
2
|
導(dǎo)靜電型
|
EC
|
4.2.2、示例
例1 水性地坪涂裝材料底涂，產(chǎn)品分類代碼應(yīng)表示為：
GB/T22374 SD
例2 室外用Ⅱ級(jí)承載水性靜電耗散型地坪涂裝材料面涂，產(chǎn)品分類代碼應(yīng)表示為：
GB/T22374 SM22ED
5、要求
5.1、有害物質(zhì)限量要求
應(yīng)用于室內(nèi)環(huán)境的地坪涂裝材料有害物質(zhì)限量應(yīng)符合表2的要求。
表2 地坪涂裝材料有害物質(zhì)限量要求
|
項(xiàng)目
|
限量值
|
|
水性
|
溶劑型
|
無(wú)溶劑型
|
|
揮發(fā)性有機(jī)化合物（VOC）質(zhì)量濃度a/（g/L） ≤
|
120
|
500
|
60
|
|
游離甲醛質(zhì)量分?jǐn)?shù)/（g/kg）a ≤
|
0.1
|
0.5
|
0.1
|
|
苯質(zhì)量分?jǐn)?shù)b/（g/kg） ≤
|
0.1
|
1
|
0.1
|
|
甲苯、二甲苯的總和質(zhì)量分?jǐn)?shù)b/（g/kg） ≤
|
5
|
200
|
10
|
|
游離甲苯二異氰酸酯（TDI）質(zhì)量分?jǐn)?shù)c/（g/kg） ≤
|
—
|
2
|
|
可溶性重金屬質(zhì)量分?jǐn)?shù)d/（mg/kg）≤
|
鉛（Pb）
|
30
|
90
|
30
|
|
鎘（Cd）
|
30
|
60
|
30
|
|
鉻（Cr）
|
30
|
50
|
30
|
|
汞（Hg）
|
10
|
10
|
10
|
|
a 按產(chǎn)品規(guī)定的配比和稀釋比例混合后測(cè)定，如稀釋劑的使用量為某一范圍時(shí)，應(yīng)按照推薦的最大釋量稀釋后進(jìn)行測(cè)定。
b 若產(chǎn)品規(guī)定了稀釋比例或產(chǎn)品由雙組分組成或多組分組成時(shí)，應(yīng)分別測(cè)定稀釋劑和各組分中的含量，再按產(chǎn)品規(guī)定的配比計(jì)算混合后地坪涂裝材料中的總量。如稀釋劑的使用量為某一范圍時(shí)，應(yīng)按照推薦的最大稀釋量進(jìn)行計(jì)算。
c 若聚氨酯類地坪涂裝材料規(guī)定了稀釋比例或由雙組分或多組分組成時(shí)，應(yīng)先測(cè)定固化劑（含甲苯二異氰酸酯預(yù)聚物）中的含量，再按產(chǎn)品規(guī)定的配比計(jì)算混合后地坪涂裝材料中的含量。如稀釋劑的使用量為某一范圍時(shí)，應(yīng)按照推薦的最小稀釋量進(jìn)行計(jì)算。
d 僅對(duì)有色地坪涂裝材料進(jìn)行檢測(cè)。
|
5.2、物理性能要求
5.2.1、地坪涂裝材料底涂
地坪涂裝材料底涂應(yīng)符合表3的要求。
表3 地坪涂裝材料底涂要求
|
項(xiàng)目
|
指標(biāo)
|
|
水性
|
溶劑型
|
無(wú)溶劑型
|
|
容器中狀態(tài)
|
攪拌混合后均勻，無(wú)硬塊
|
|
干燥時(shí)間/h
|
表干 ≤
|
8
|
4
|
5
|
|
實(shí)干 ≤
|
48
|
24
|
|
耐堿性（48h）
|
漆膜完整，不起泡，不剝落，允許輕微變色
|
|
附著力/級(jí) ≤
|
1
|
5.2.2、地坪涂裝材料面涂
5.2.2.1、基本性能
一般場(chǎng)合使用的地坪涂裝材料面涂的基本性能應(yīng)符合表4的要求。
表4 地坪涂裝材料面涂基本性能要求
|
項(xiàng)目
|
指標(biāo)
|
|
水性
|
溶劑型
|
無(wú)溶劑型
|
|
容器中狀態(tài)
|
攪拌混合后均勻，無(wú)硬塊
|
|
涂膜外觀
|
涂膜外觀正常
|
|
干燥時(shí)間/h
|
表干 ≤
|
8
|
4
|
4
|
|
實(shí)干 ≤
|
48
|
24
|
48
|
|
硬度
|
鉛筆硬度（擦傷）≥
|
H
|
|
|
邵氏硬度（D型）
|
—
|
商定
|
|
附著力/級(jí) ≤
|
1
|
—
|
|
拉伸粘結(jié)強(qiáng)度/MPa
|
標(biāo)準(zhǔn)條件 ≥
|
—
|
2.0
|
|
浸水后 ≥
|
—
|
2.0
|
|
抗壓強(qiáng)度/MPa ≥
|
—
|
45
|
|
耐磨性（750g/500r）/g ≤
|
0.060
|
0.030
|
|
耐沖擊性
|
Ⅰ級(jí)
|
500g鋼球，高100cm，涂膜無(wú)裂紋，無(wú)剝落
|
|
Ⅱ級(jí)
|
1000g鋼球，高100cm，涂膜無(wú)裂紋，無(wú)剝落
|
|
防滑性（干摩擦系數(shù)） ≥
|
0.50
|
|
防水性（168h）
|
不起泡、不剝落、允許輕微變色，2h后恢復(fù)
|
|
耐化學(xué)性
|
耐油性（120#溶劑汽油，72h）
|
不起泡、不剝落、允許輕微變色
|
|
耐堿性（20%NaOH，72h）
|
不起泡、不剝落、允許輕微變色
|
|
耐酸性（10%H2SO4，48h）
|
不起泡、不剝落、允許輕微變色
|
|
抗壓強(qiáng)度僅適于無(wú)溶劑型地坪涂裝材料，對(duì)于高承載地面如停車場(chǎng)，工業(yè)廠房等應(yīng)用場(chǎng)合，抗壓強(qiáng)度的要求可由供需雙方商定。
|
5.2.2.2、特殊場(chǎng)合使用的地坪涂裝材料面涂的性能除應(yīng)符合表4的要求外，還應(yīng)符合表5的要求。
表5 地坪涂裝材料面涂特殊性能要求
|
項(xiàng)目
|
指標(biāo)
|
|
水性
|
溶劑型
|
無(wú)溶劑型
|
|
流動(dòng)度/mm ≥
|
—
|
140
|
|
防滑性
|
干摩擦系數(shù) ≥
|
0.70
|
|
濕摩擦系數(shù) ≥
|
|
體積電阻，表面電阻/Ω
|
導(dǎo)靜電型
|
≥5×102~＜1×102
|
|
靜電耗散型
|
≥1×102~≤1×102
|
|
拉伸粘結(jié)強(qiáng)度/MPa
|
熱老化后 ≥
|
—
|
2.0
|
|
凍融循環(huán)后 ≥
|
—
|
2.0
|
|
耐人工氣候老化性（400h）
|
不起泡、不剝落、無(wú)裂紋，粉化≤1級(jí)，△E≤6.0
|
|
燃燒性能
|
商定
|
|
耐化學(xué)性（化學(xué)介質(zhì)商定）
|
商定
|
6.試驗(yàn)方法
6.1、試驗(yàn)環(huán)境
標(biāo)準(zhǔn)試驗(yàn) 條件為溫度23℃±2℃，相對(duì)濕度50%±5%。樣品試驗(yàn)前必須在此條件下至少放置24h，并在此條件下進(jìn)行試驗(yàn)。
6.2、試驗(yàn)樣板制備
6.2.1、基材
6.2.1.1、石棉水泥板采用符合JC/T412.2-2006中6.3和6.4規(guī)定的高密度Ⅳ級(jí)溫石棉纖維水泥平板，厚度為（4-6）mm，其表面處理按GB/T8271-1988中7.3的規(guī)定進(jìn)行，試驗(yàn)前試板應(yīng)烘干至含水率小于1%。
6.2.1.2、馬口鐵板、鋼板、鋁板或玻璃板的要求以及處理方式應(yīng)符合GB/T9271的規(guī)定。
6.2.1.3、混凝土板應(yīng)符合JC/T547-2005附錄A的要求。
6.2.2、試樣制備
將地坪涂裝材料各組分按產(chǎn)品生產(chǎn)商提供的使用比例稱取樣品，若給出一個(gè)值城范圍，則取中間值，并保證在整個(gè)實(shí)驗(yàn)過(guò)程中按同一比例進(jìn)行。將產(chǎn)品混合并攪拌均勻，以制造廠提供的施工方法將試樣涂布于符合6.2.1規(guī)定的試驗(yàn)樣板表面，如沒(méi)有特別規(guī)定則采用空氣噴涂法或刷涂法制板。各試驗(yàn)項(xiàng)目的試驗(yàn)尺寸、數(shù)量、干膜厚度和養(yǎng)護(hù)期應(yīng)符合表6的規(guī)定。
表6 試驗(yàn)要求
|
項(xiàng)目
|
試板類型
|
尺寸/（mm×mm×mm）
|
試板數(shù)量/塊
|
干膜厚度/μm
|
養(yǎng)護(hù)期/h
|
|
涂膜外觀、干燥時(shí)間
|
溫石棉纖維水泥平板
|
150×70×（4-6）
|
5
|
23±3
|
—
|
|
附著力
|
溫石棉纖維水泥平板
|
150×70×（4-6）
|
2
|
23±3
|
168
|
|
鉛筆硬度
|
馬口鐵板
|
150×50×（0.2-0.3）
|
3
|
23正負(fù)3
|
168
|
|
耐化學(xué)性（面涂）
|
鋼板
|
120×50×（0.45-0.55）
|
3
|
40征服5
|
168
|
|
耐沖擊性
|
混凝土板
|
400×110×40
|
1
|
40±5
|
168
|
|
耐水性、耐堿性（底涂）耐人工氣候老化性
|
溫石棉纖維水泥平板
|
150×70×（4-5）
|
9
|
40±5
|
168
|
|
拉伸粘結(jié)強(qiáng)度
|
混凝土板
|
400×110×40
|
4
|
—
|
168
|
|
防滑性
|
溫石棉纖維水泥平板
|
200×200×（4-6）
|
3
|
1.0mm±0.2mm
|
168
|
|
表面電阻
|
絕緣基材
|
不小于110×120
|
3
|
1.0mm±0.2mm
|
168
|
|
體積電阻
|
金屬基材
|
不小于110×120
|
3
|
1.0mm±0.2mm
|
168
|
6.3、有害物質(zhì)限量試驗(yàn)方法
6.3.1、揮發(fā)性有機(jī)化合物（VOC）
水性地坪涂裝材料的揮發(fā)性有機(jī)化合物（VOC）按附錄A規(guī)定進(jìn)行試驗(yàn)，溶劑型及無(wú)溶劑型地坪涂裝材料的揮發(fā)性有機(jī)化合物（VOC）按GB18581-2001中4.2規(guī)定進(jìn)行試驗(yàn)。
6.3.2、游離甲醛
水性地坪涂裝材料的游離甲醛按HJ/T201-2005附錄E的規(guī)定進(jìn)行試驗(yàn)，溶劑型及無(wú)溶劑型地坪涂裝材料的游離甲醛按GB18583-2001附錄A中溶劑型材料的規(guī)定進(jìn)行試驗(yàn)。
6.3.3、苯、甲苯和二甲苯的綜合
地坪涂裝材料的苯、甲苯和二甲苯的綜合按GB18581-2001中附錄A（氣相色譜法）規(guī)定進(jìn)行試驗(yàn)，若產(chǎn)品規(guī)定了稀釋比例或產(chǎn)品由雙組份組成或多組分組成時(shí)，應(yīng)分別測(cè)定稀釋劑和各組分中的含量，再按產(chǎn)品規(guī)定的配比計(jì)算混合后地坪涂裝材料中的總量。如稀釋劑的使用量為某一范圍時(shí)，應(yīng)按照推薦的最大稀釋量進(jìn)行計(jì)算。
6.3.4、游離TDI單體
僅對(duì)聚氨酯類地坪涂裝材料的固化劑進(jìn)行測(cè)定，按GB/T18446-2001規(guī)定進(jìn)行試驗(yàn)。若聚氨酯類地坪涂裝材料規(guī)定了稀釋比例或由雙組份或多組分組成時(shí)，應(yīng)先測(cè)定固化劑（含甲苯二異氰酸酯預(yù)聚物）中的含量，再按產(chǎn)品規(guī)定的配比計(jì)算混合后地坪涂裝材料中的含量。如稀釋劑的使用量為某一范圍時(shí)，應(yīng)按照推薦的最小稀釋量進(jìn)行計(jì)算。
6.3.5、可溶性重金屬
按GB18581-2001附錄B規(guī)定進(jìn)行試驗(yàn)。
6.4、物理性能試驗(yàn)方法
6.4.1、容器中狀態(tài)
打開(kāi)包裝容器，用攪拌攪拌后無(wú)硬塊，易于混合均勻，且顏色均勻單一，無(wú)明顯分色，則評(píng)為“攪拌混合后均勻，無(wú)硬塊”。多組分地坪涂裝材料應(yīng)分別進(jìn)行試驗(yàn)。
|
|
|
|

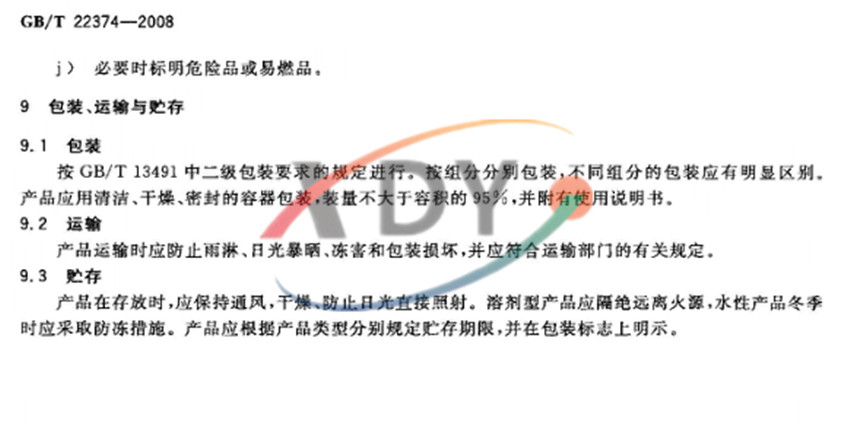

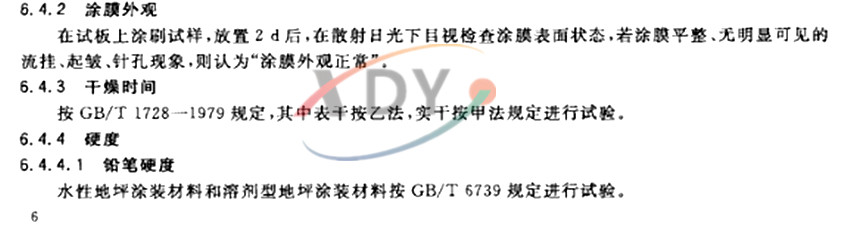

工業(yè)環(huán)氧地坪漆施工方案
|
|
環(huán)氧地坪漆由滲透型XDY-H104環(huán)氧封閉底漆、和XDY-D1001環(huán)氧地坪漆兩部分組成，產(chǎn)品采用進(jìn)口優(yōu)質(zhì)環(huán)氧樹(shù)脂和固化劑，加入特殊活性稀釋劑，配以耐磨、耐化學(xué)性顏填料精致而成之二液型防腐面漆。 工業(yè)環(huán)氧地坪漆施工方案：一、地坪涂裝施工條件。二、涂料的施工方法。三、工程驗(yàn)收項(xiàng)目及評(píng)定標(biāo)準(zhǔn)
|
|
時(shí)間：2017/11/25
|
|
|
|
|
環(huán)氧樹(shù)脂底漆化工行業(yè)標(biāo)準(zhǔn)HG/T 4566-2013
|
|
環(huán)氧樹(shù)脂底漆標(biāo)準(zhǔn)HG/T 4566-2013 備案號(hào)：41890-2013 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T 4566-2013 環(huán)氧樹(shù)脂底漆Epoxy resin primer 2013-10-17發(fā)布 2014-03-01實(shí)施 中華人民共和國(guó)工業(yè)和信息化部 本標(biāo)準(zhǔn)規(guī)定了環(huán)氧樹(shù)脂底漆的分類、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存等內(nèi)容。本標(biāo)準(zhǔn)適用于以環(huán)氧樹(shù)脂為主要成膜物的
|
|
時(shí)間：2018/1/7
|
|
|
|
|
|
混凝土結(jié)構(gòu)防腐涂料選擇的依據(jù)介紹
|
|
混凝土結(jié)構(gòu)防腐涂料選擇的依據(jù)介紹。根據(jù)鋼筋混凝土結(jié)構(gòu)腐蝕的機(jī)理，在科學(xué)選擇防腐涂料應(yīng)遵循下列原則：1、大量試驗(yàn)表明，防腐涂料的彈性模量、熱膨脹系數(shù)、強(qiáng)度、徐變系數(shù)等物理力學(xué)性能與鋼筋混凝土接近，有利于二者的粘結(jié)。2、所選用的油漆必須具有良好的防水功能。
|
|
時(shí)間：2017/12/3
|
|
|
|
|
混凝土防腐涂料選用遵循的六個(gè)原則
|
|
根據(jù)鋼筋混凝土結(jié)構(gòu)腐蝕的機(jī)理，鑫鼎言科學(xué)選擇防腐涂料應(yīng)遵循下列原則：1、大量試驗(yàn)表明，防腐涂料的彈性模量、熱膨脹系數(shù)、強(qiáng)度、徐變系數(shù)等物理力學(xué)性能與鋼筋混凝土接近，有利于二者的粘結(jié)。2、所選用的涂料必須具有良好的防水功能，因?yàn)樗词歉g介質(zhì)又是腐蝕介質(zhì)的載體。3、所選用的涂料必須是良好的抵抗酸類物質(zhì)及鹽類物質(zhì)腐蝕的能力，同時(shí)能夠有效的抵制氯離子的穿透。
|
|
時(shí)間：2017/11/3
|
|
|
|
|
防腐涂料化工行業(yè)標(biāo)準(zhǔn)
|
|
化工行業(yè)防腐涂料標(biāo)準(zhǔn)主要介紹了一下防腐漆推薦標(biāo)準(zhǔn)：溶劑型聚氨酯涂料（雙組分）、丙烯酸清漆、鋅黃、鐵紅過(guò)氯乙烯底漆、各色過(guò)氯乙烯磁漆、氯化橡膠防腐涂料、環(huán)氧瀝青防腐涂料（分裝）、X06-1乙烯磷化底漆（分裝）、各色酚醛磁漆、富鋅底漆等
|
|
時(shí)間：2017/10/10
|
|
|
|
